GXFL-A系列双轴磁粉离合器

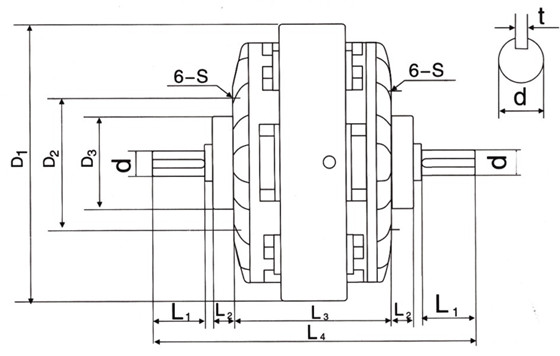

型号	主要技术参数				外形尺寸								轴部		R		净重量 （kg）
	转矩	电压	转速	最大 电流A	D1	D2	D3	L1	L2	L3	L4	6-S	d	t	径	深
GXFL-A-6	6	24	1400	0.8	130	62	44	25	10	74	152	M5	12	4	M4	8	4
GXFL-A-12	12			1	157	62	50	30	15	95	191	M5	16	5	M4	8	6.5
GXFL-A-25	25			1.5	182	78	58	40	19	100	224	M6	20	6	M5	10	10.5
GXFL-A-50	50			1.8	219	100	75	50	22	120	270	M6	25	8	M6	12	17
GXFL-A-100	100		1000	2	290	120	90	65	25	158	348	M8	30	8	M10	20	38
GXFL-A-200	200			3	335	140	110	70	30	187	397	M10	35	10	M10	20	63
GXFL-A-400	400			4	398	200	130	99	35	222	500	M12	45	14	M10	20	88

【产品简介】
         磁粉离合器是由传动单元(输入轴)和从动单元(输出轴)合并而成。在两组单元之间的空间，填有粒
 状的磁粉(休积大约40微米）。当磁性线圈不导电时，转矩不会从传动轴传于从动轴，但如将线圈电磁
通电，就由于磁力的作用而吸引磁粉产生硬化现象，在连继滑动之间会把转矩传达。

【产品特性】
（1）高精度的转矩控制转矩的控制范围非常广，而且控制精度高，传达转矩和激磁电流成正确的比例，
可实现高精度的控制。
（2）优越的耐久性、寿命长采用耐热、耐磨耗、耐氧化 、耐蚀性超强的超合金磁粉，寿命长。
（3）稳定性超群的定转矩特性磁粉的磁气特性佳，而且粉粒相互之间的结合力安定，滑动转矩非常稳
定，与相对回转数没有关系，能持久保持恒定的转矩。
（4）连续滑动运转使用散热效果优良而且采用热变形均一的冷却构造，加上磁粉的高耐热性，容许连
结与制动功率及滑动功率大，能够圆滑的滑动运转，不会引起震动。
（5）连结圆滑，无冲击连结时的冲击极小，能够无冲击的圆滑启动、停止。而且阻力转矩极小，不会
引起无用的发热量。
（6）适合高频运转应答敏捷快速及特别的散热构造，适合高频度运转使用。
（7）轻量、免保养、寿命长型式简洁轻量化，使用耐高温之线圈及特殊油脂轴承，并针对易生磨耗的
电枢施以耐磨特殊处理，延长使用寿命。
（1）高精度的转矩控制转矩的控制范围非常广，而且控制精度高，传达转矩和激磁电流成正确的比例，
可实现高精度的控制。
（2）优越的耐久性、寿命长采用耐热、耐磨耗、耐氧化 、耐蚀性超强的超合金磁粉，寿命长。
（3）稳定性超群的定转矩特性磁粉的磁气特性佳，而且粉粒相互之间的结合力安定，滑动转矩非常稳
定，与相对回转数没有关系能持久保持恒定的转矩。
（4）连续滑动运转使用散热效果优良而且采用热变形均一的冷却构造，加上磁粉的高耐热性，容许连
结与制动功率及滑动功率大，能够圆滑的滑动运转，不会引起震动。
（5）连结圆滑，无冲击连结时的冲击极小，能够无冲击的圆滑启动、停止。而且阻力转矩极小，不会
引起无用的发热量。
（6）适合高频运转应答敏捷快速及特别的散热构造，适合高频度运转使用。
（7）轻量、免保养、寿命长型式简洁轻量化，使用耐高温之线圈及特殊油脂轴承，并针对易生磨耗的
电枢施以耐磨特殊处理，延长使用寿命

【产品用途】
1、缓冲起动，停止用：利用连结时的圆滑特性及定转矩特性之缓冲效果，即加速度稳定及不发生冲击
的尖峰转矩。
2、连续滑动、张力控制用
3、转矩限制器用
4、高速应答用
5、动力吸收用
6、定位停止用
7、模拟负载用

【应用范围】
      印刷机械、纸工机械、制袋机械、造纸机械、电线电缆机械、卷线机械、线材机械、捆包包袋机械、
纺织机械、织维机械、木工机械、试验设备、模拟负荷用、各种机械的精密性张力控制用、一般工业用
装置、其他一般产业机械。
